數控銑床和加工中心布局結構相似，只是加工中心比數控銑床多安裝了一個刀庫，可以實現自動換刀功能，下面山東海特小編帶大家一起來認識數控銑床和加工中心的結構布局和作用 。
1.多軸聯動——常見有三軸二聯動和三聯動、四軸三聯動、五軸/四聯動、和六軸五聯動，軸表示機床可活動的軸數，*多為六軸，聯動表示能同時運動的軸，*高聯動為五軸聯動。如四軸三聯動表示該機床六個坐標軸運動方向上有四軸可以運動，但只能有三個軸能同時運動。
2.數控銑床與加工中心的主軸布局——分為立式、臥式和立臥復合式。以立式結構為常用。
3.數控銑床與加工中心的區別
 數控銑床的主軸上只能安裝一把刀具，換刀時需要人工將刀具取出，*換新的刀具。加工中心比數控銑床增加一個刀庫，通過機械手可自由選擇*換所需要的刀具。兩者之間結構上相差一個刀庫和自動換刀裝置。
4.加工中心的分類——分為立式加工中心、臥式加工中心和龍門加工中心。

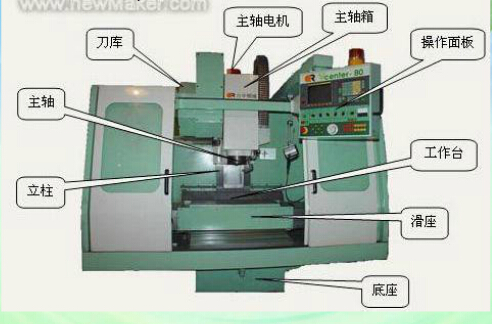

5.數控銑床與加工中心的構成

1）數控系統——指揮數控銑床與加工中心完成各項功能的核心。
 2）基礎部件——床身工作臺、立柱為基礎結構，一般用鑄鐵件。
3）傳動系統——含主軸傳動、進給傳動和自動換刀系統部分。
4）主軸部件——電主軸箱、主軸電動機、主軸、主軸軸承組成。
5）自動換刀裝置——由刀庫和機械手組成。刀庫常用斗笠式，當?shù)毒咻^多時，用圓盤和鏈?zhǔn)降稁?，鏈?zhǔn)降稁?多可儲存上百把刀具。
6）輔助裝置——潤滑、冷卻、排屑、防護、液壓、氣動和檢測系統。
總結：
1.數控銑床加上刀庫即成為加工中心。
2.幾軸聯動是衡量數控銑床和加工中心技術規格的一個重要指標。
3.數控銑床和加工中心的主軸傳動大多選用交流電動機通過皮帶和齒輪傳動來變速，也可選用電主軸直接變頻調速。
4.主軸結構復雜，精度要求高，需要做好清潔工作，保證刀具與主軸的同軸度要求。
5.進給傳動裝置以應用交流伺服電動機為多，滾珠絲杠是數控機床的重要部件，常用貼塑硬導軌作為導軌。
6.加工中心刀庫分為無機械手換刀裝置的斗笠式和有機械手換刀裝置的圓盤式和鏈?zhǔn)健Ｒ远敷沂綉?yīng)用較多。
